Merak3030

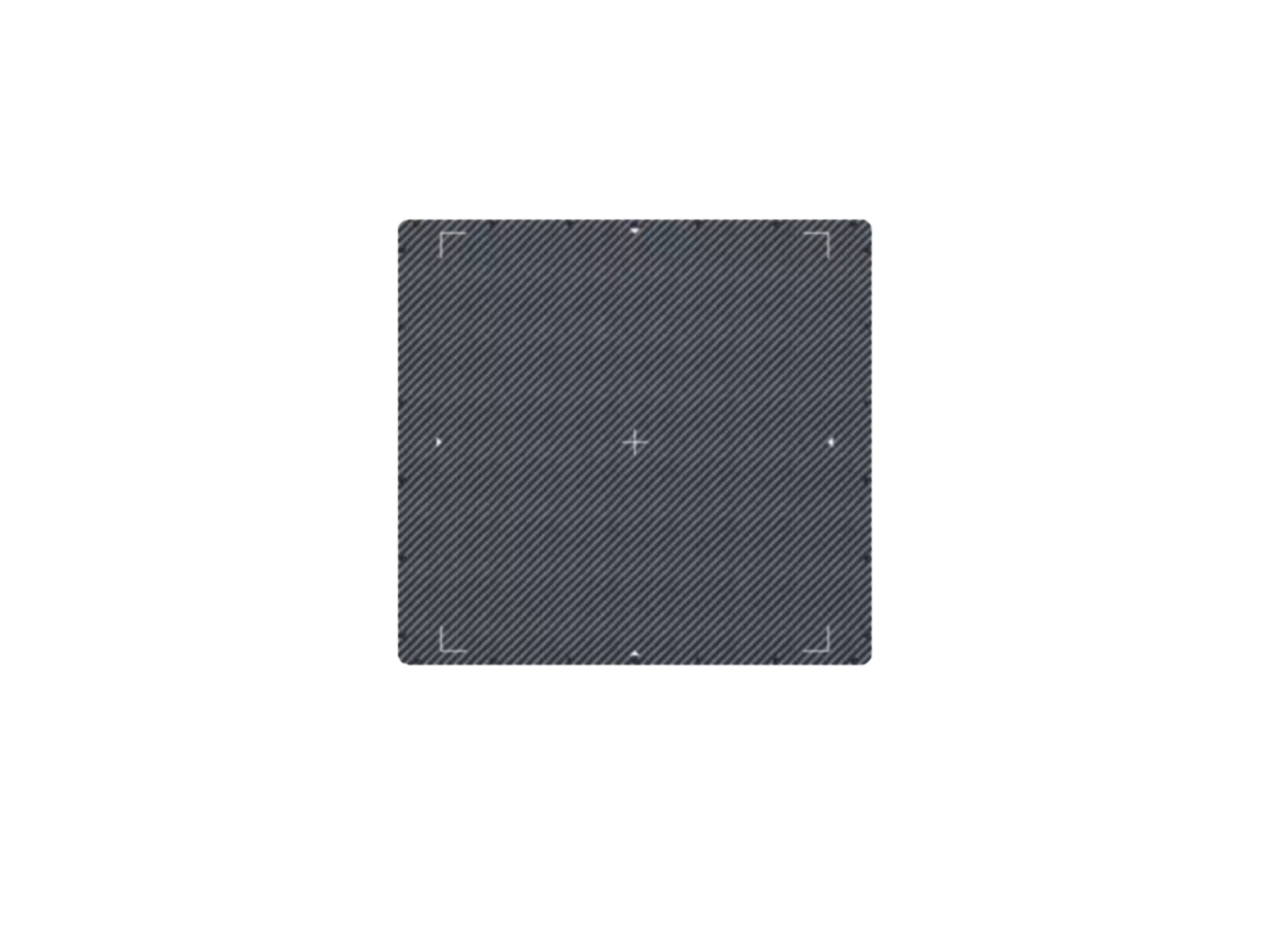

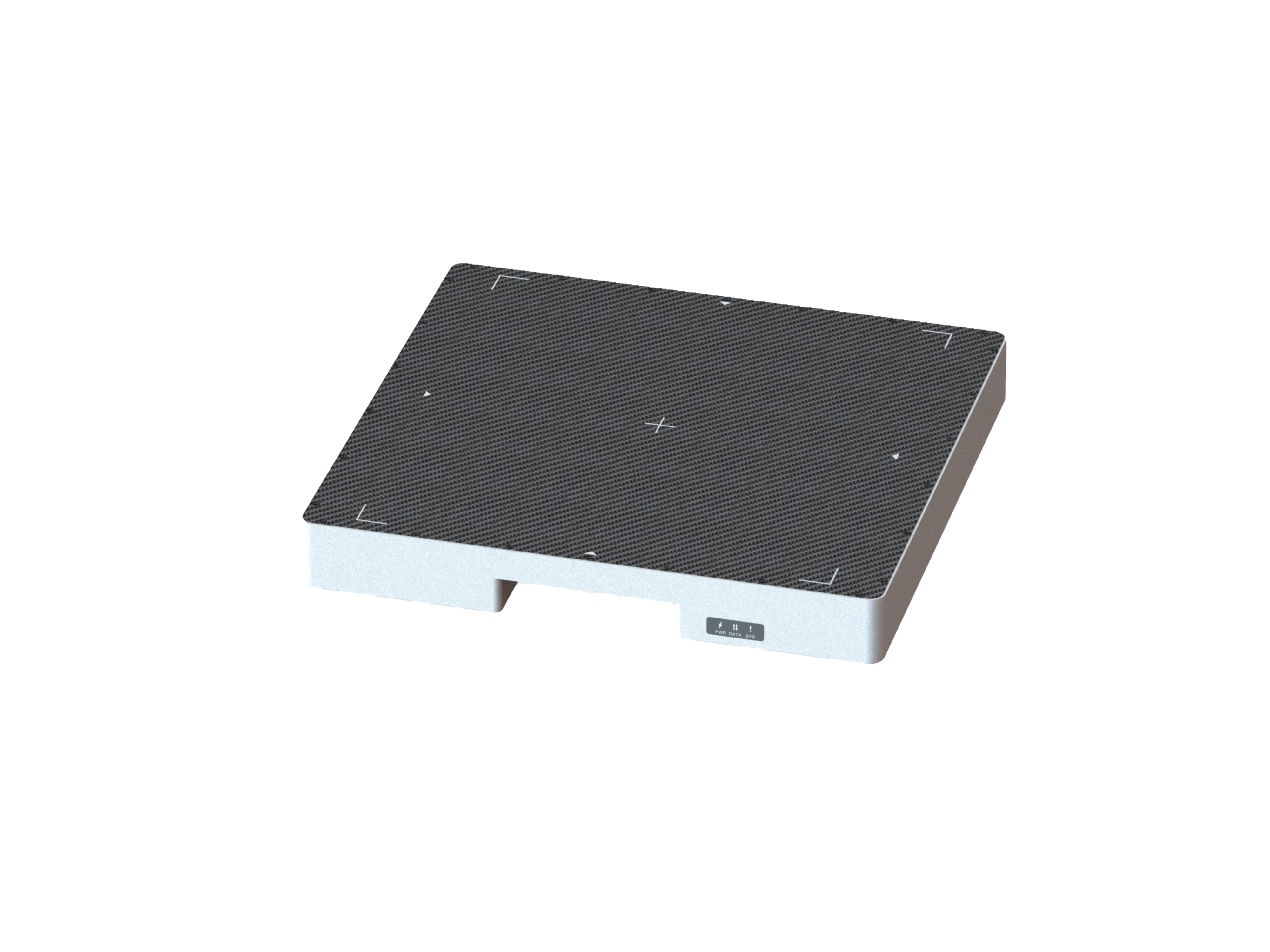

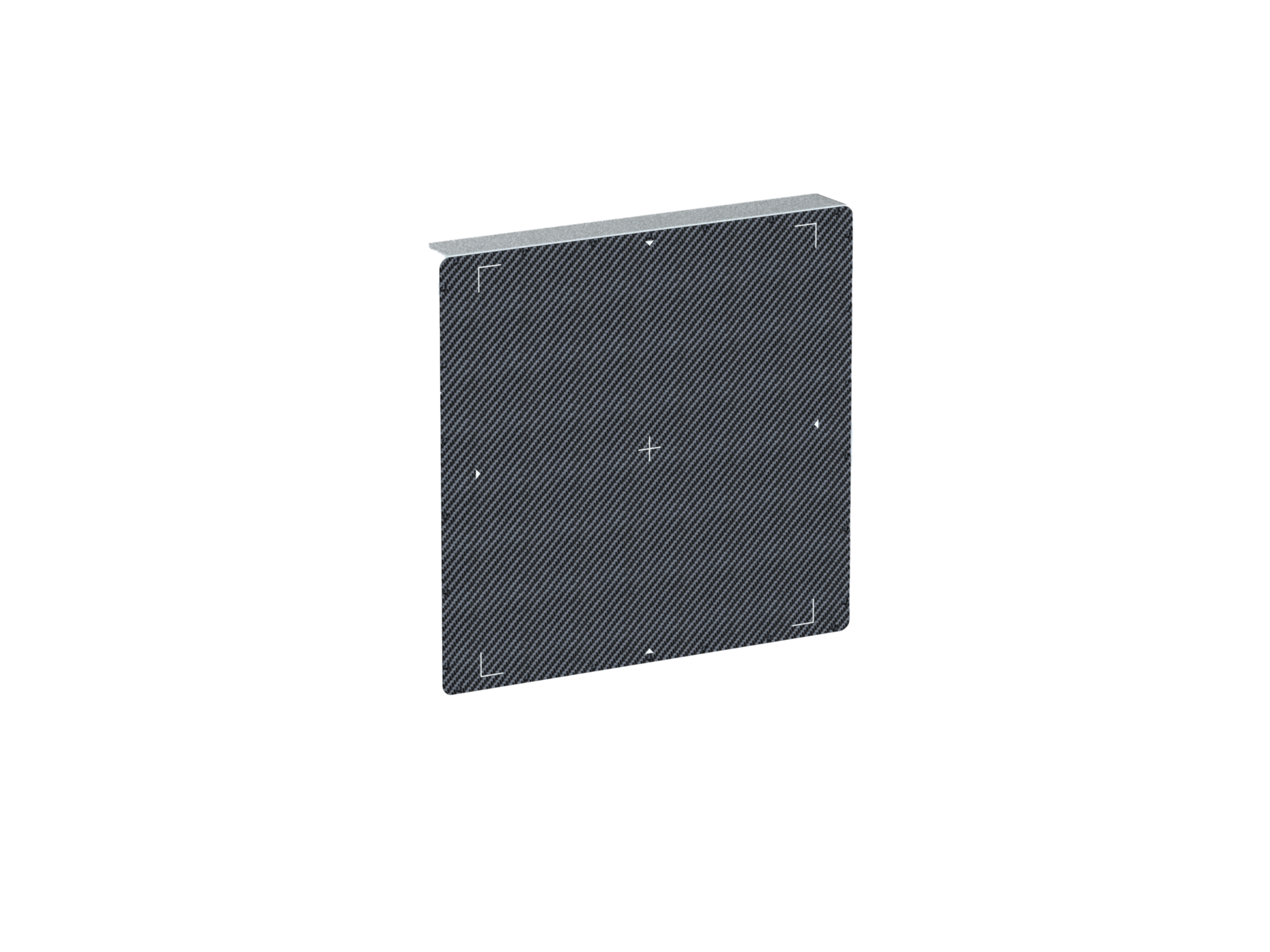

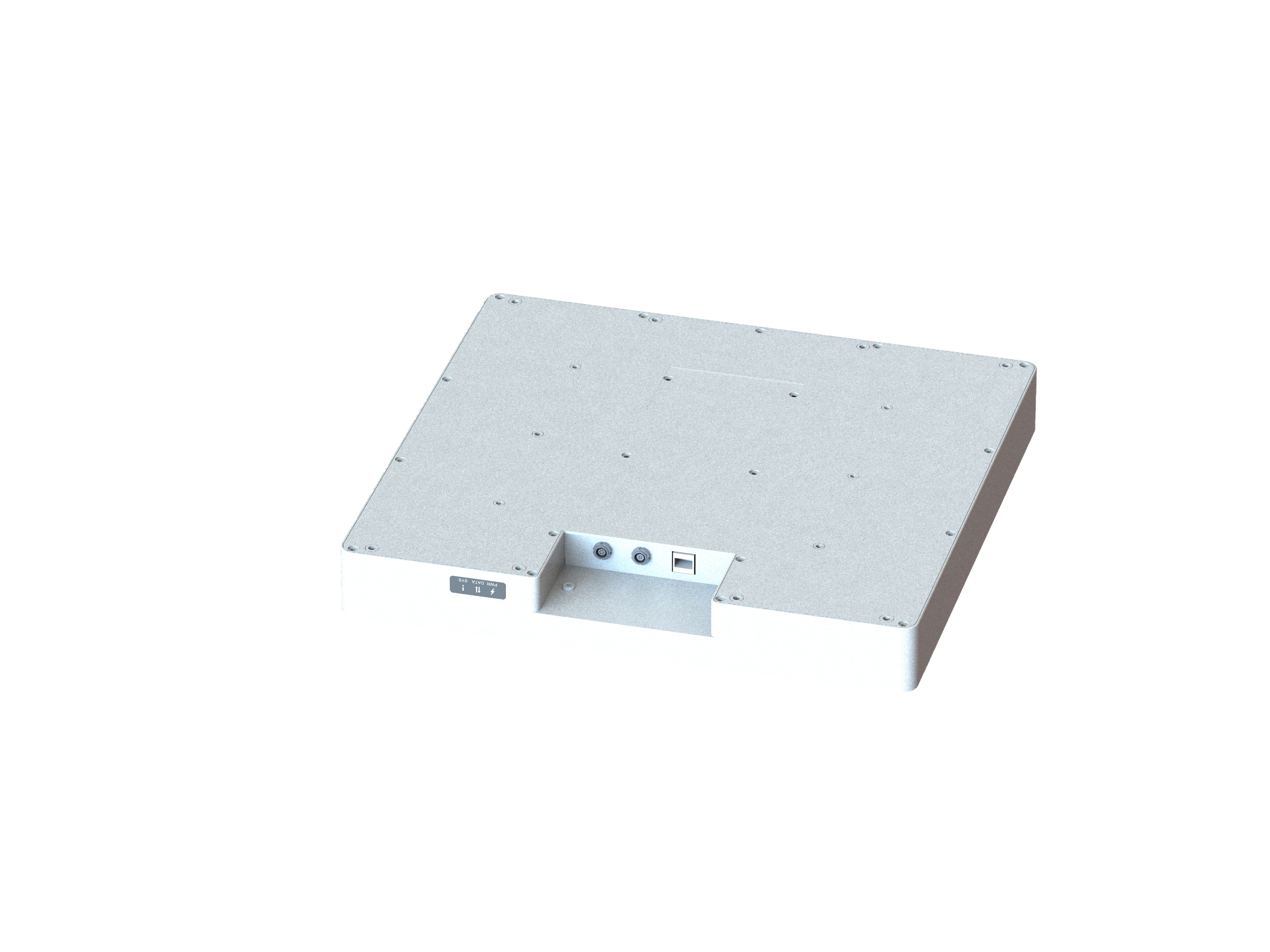

X射线动态平板探测器
Merak3030 系列是一款高性能大尺寸 CMOS平板探测器，采用了大尺寸高精度拼接工艺及大面积闪烁体耦合工艺，其低噪声、高精度、高帧率、低功耗、并行读出电路等特点，使得它能保障低能耗的同时，高效捕捉到细微的细节，并提供精准的图像信息。此外它还具备性能优化处理、嵌入式图像处理、万兆网图像传输和冗余备份设计等功能，提供了更加便捷和可靠的图像处理和传输方式。由于其卓越的成像性能，Merak3030 系列广泛应用于高端医疗影像等领域。
产品特点
100µm像素尺寸
3240×3000像素矩阵
应用领域
- 移动C型臂
- DSA
- 其他专科CBCT
技术参数
传感器
类型
CMOS
像素尺寸
100µm
像素矩阵
3240×3000
有效面积
324×300mm²
闪烁体
CsI
能量范围
40kV～125kV
功能
采集模式
连续触发/触发模式
触发模式
内触发/外触发
ROI
自定义任意尺寸
其他
接口
RJ45（以太网协议接口，GigE 10G）
电源
DC24V±10%
功耗
≤30W
使用环境
+10ºC~+40ºC
存储环境
-20ºC~+55ºC
产品比较
比较
| 型号 | 类型 | 像素尺寸 | 像素矩阵 | 有效面积 | 帧速率 | 闪烁体 | 辐照寿命 | 能量范围 | 采集模式 | 触发模式 | ROI | 接口 | 电源 | 功耗 | 使用环境 | 存储环境 | 重量 | 外型尺寸(W×L×H) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Merak1313 | CMOS | 100μm | 1280×1280 | 128×128 mm² | CsI | 40kV～120kV | 连续触发/触发模式 | 内触发/外触发 | 自定义任意尺寸 | RJ45 (以太网协议接口,GigE 1G) | DC12V±10% | ≤10W | +10ºC~+40ºC | -20ºC~+55ºC | |||||
| Merak1412 | CMOS | 100μm | 1404×1204 | 140.4×120.4mm² | CsI | 40kV～120kV | 连续触发/触发模式 | 内触发/外触发 | 自定义任意尺寸 | RJ45 (以太网协议接口,GigE 1G) | DC12V±10% | ≤10W | +10ºC~+40ºC | -20ºC~+55ºC | |||||
| Merak1215A | CMOS | 49.5μm | 2940×2342 | 115.9×145.5 mm² | CsI | 20kV～90kV | 连续触发/触发模式 | 内触发/外触发 | 自定义任意尺寸 | RJ45 (以太网协议接口,GigE 1G) | DC12V±10% | ≤6W | +10ºC~+40ºC | -20ºC~+55ºC | |||||
| Merak1613S | a-Si (TFT) | 125μm | 1274×1024 | 159.3×128 mm² | CsI | 40kV～125kV | 连续触发/触发模式 | 内触发/外触发 | 自定义任意尺寸 | RJ45 (以太网协议接口，GigE 1G) | DC24V±10% | ≤12W | +10ºC~+40ºC | -20ºC~+55ºC | |||||
| Merak1615 | CMOS | 100µm | 1600×1500 | 160×150mm² | CsI | 40kV～125kV | 连续触发/触发模式 | 内触发/外触发 | X×Y [X列数、Y行数，X、Y=2n，最小为16] | RJ45 (以太网协议接口，GigE 1G) | DC12V±10% | ≤10W | +10ºC~+40ºC | -20ºC~+55ºC | |||||
| Merak1917Z | IGZO (TFT) | 120µm | 1536×1386 | 184.3×166.3mm² | CsI | 40kV～125kV | 连续触发/触发模式 | 内触发/外触发 | 自定义任意尺寸 | RJ45（以太网协议接口，GigE 1G） | DC24V±10% | ≤10W | +10ºC~+40ºC | -20ºC~+55ºC | |||||
| Merak2121 | CMOS | 135µm | 1504×1560 | 203×211mm² | CsI | 40kV～125kV | 连续触发/触发模式 | 内触发/外触发 | 自定义任意尺寸 | RJ45（以太网协议接口，GigE 1G） | DC(12V~24V)±10% | ≤15W | +10ºC~+40ºC | -20ºC~+55ºC | |||||
| Merak3030Z | IGZO (TFT) | 148µm | 2048×2048 | 303.1×303.1mm² | Csl | 40kV～125kV | 连续触发/触发模式 | 内触发/外触发 | 自定义任意尺寸 | RJ45（以太网协议接口，GigE 10G） | DC24V±10% | ≤20W | +10ºC~+40ºC | -20ºC~+55ºC | |||||
| Merak3040 | CMOS | 100µm | 4320×3000 | 432×300mm² | CsI | 40kV～125kV | 连续模式/触发模式 | 内触发/外触发 | 自定义任意尺寸 | RJ45（以太网协议接口，GigE 10G） | DC24V±10% | TBD | +10ºC~+40ºC | -20ºC~+55ºC |
