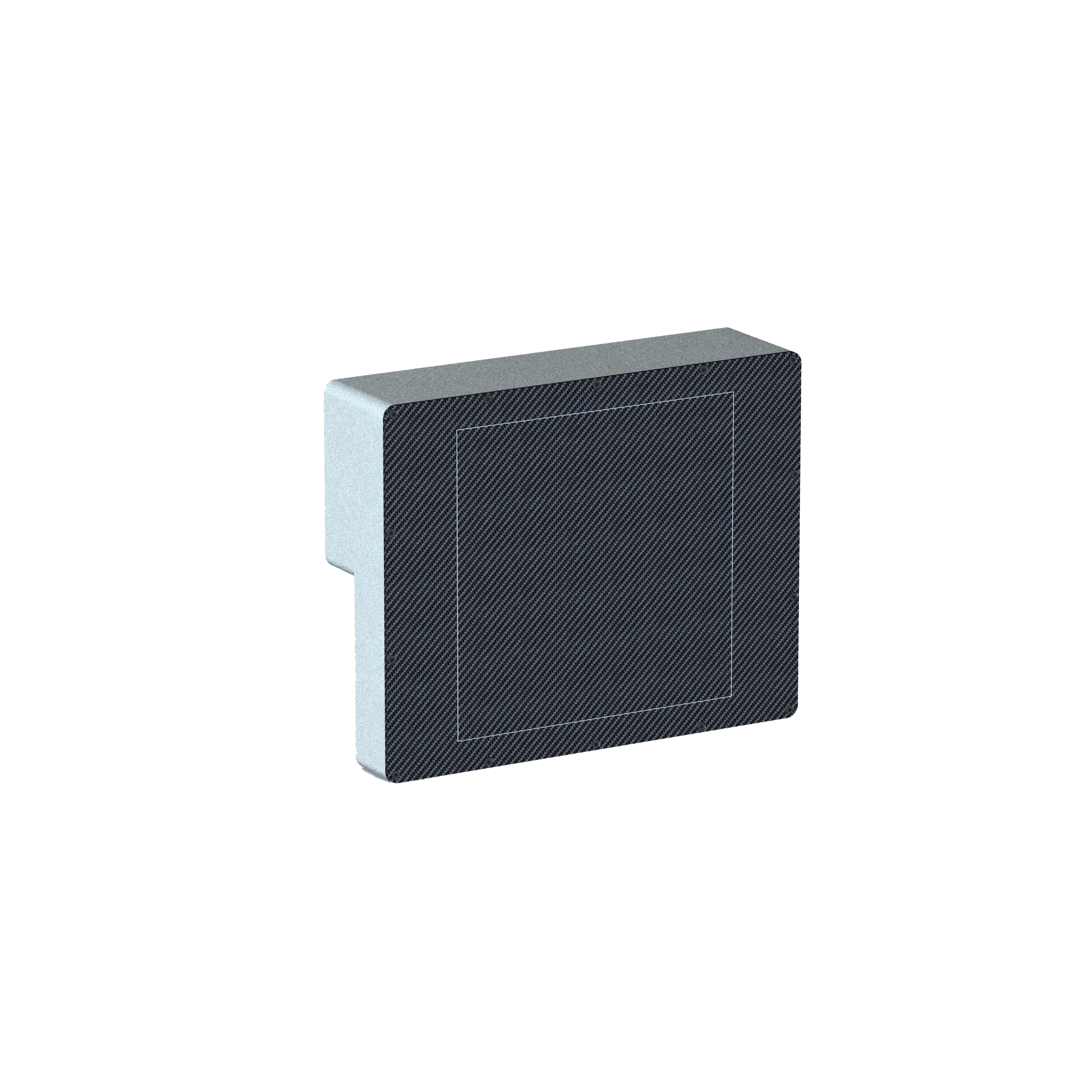

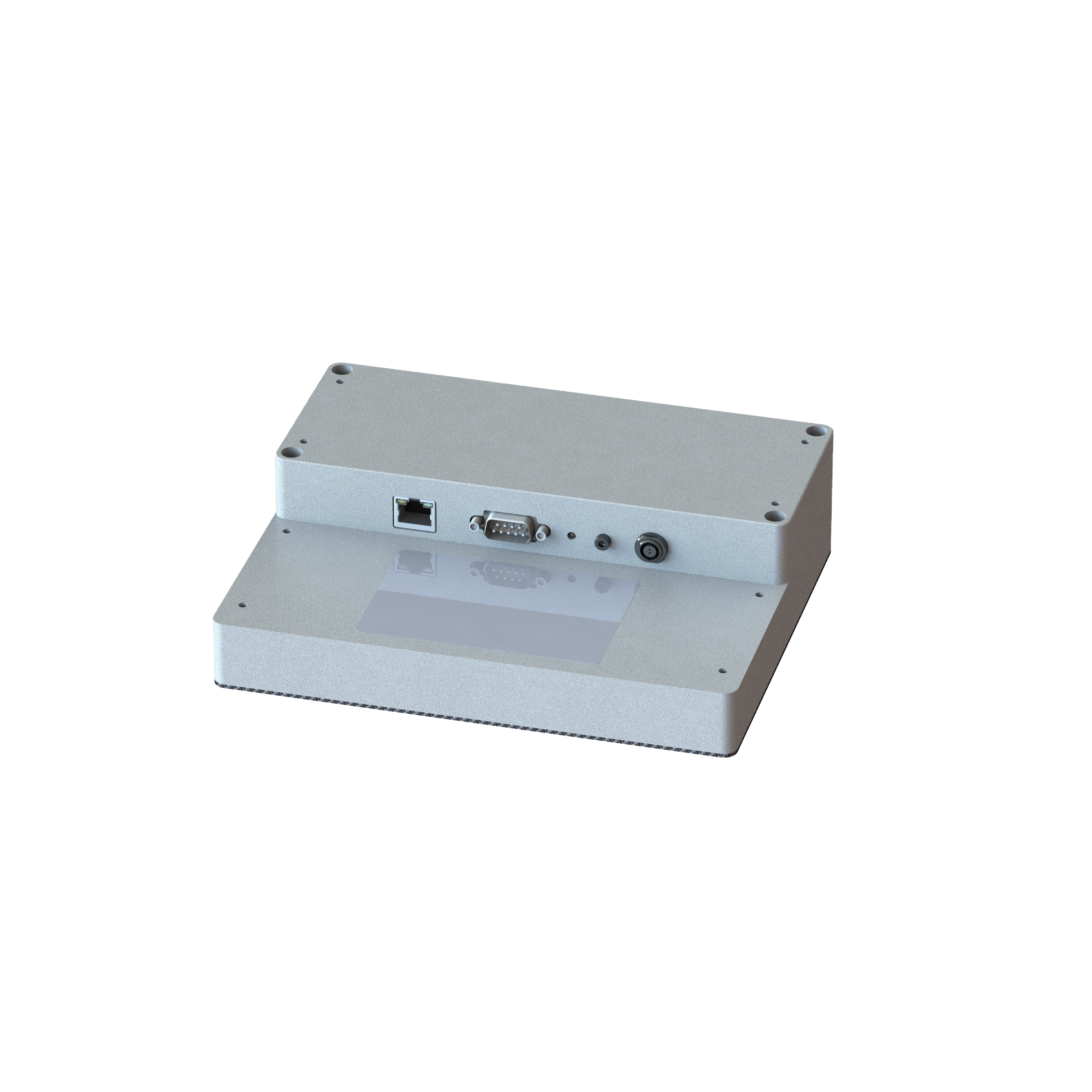

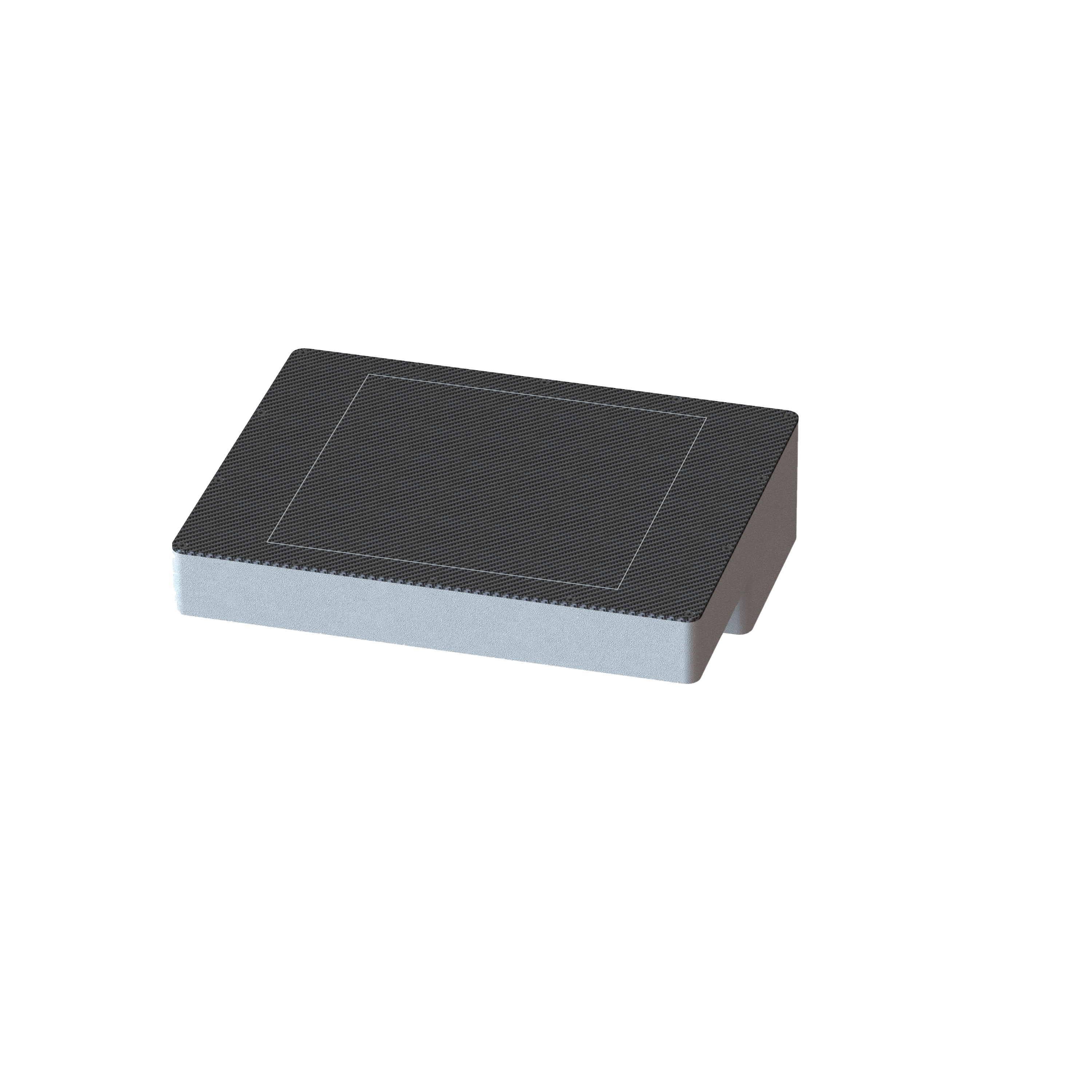

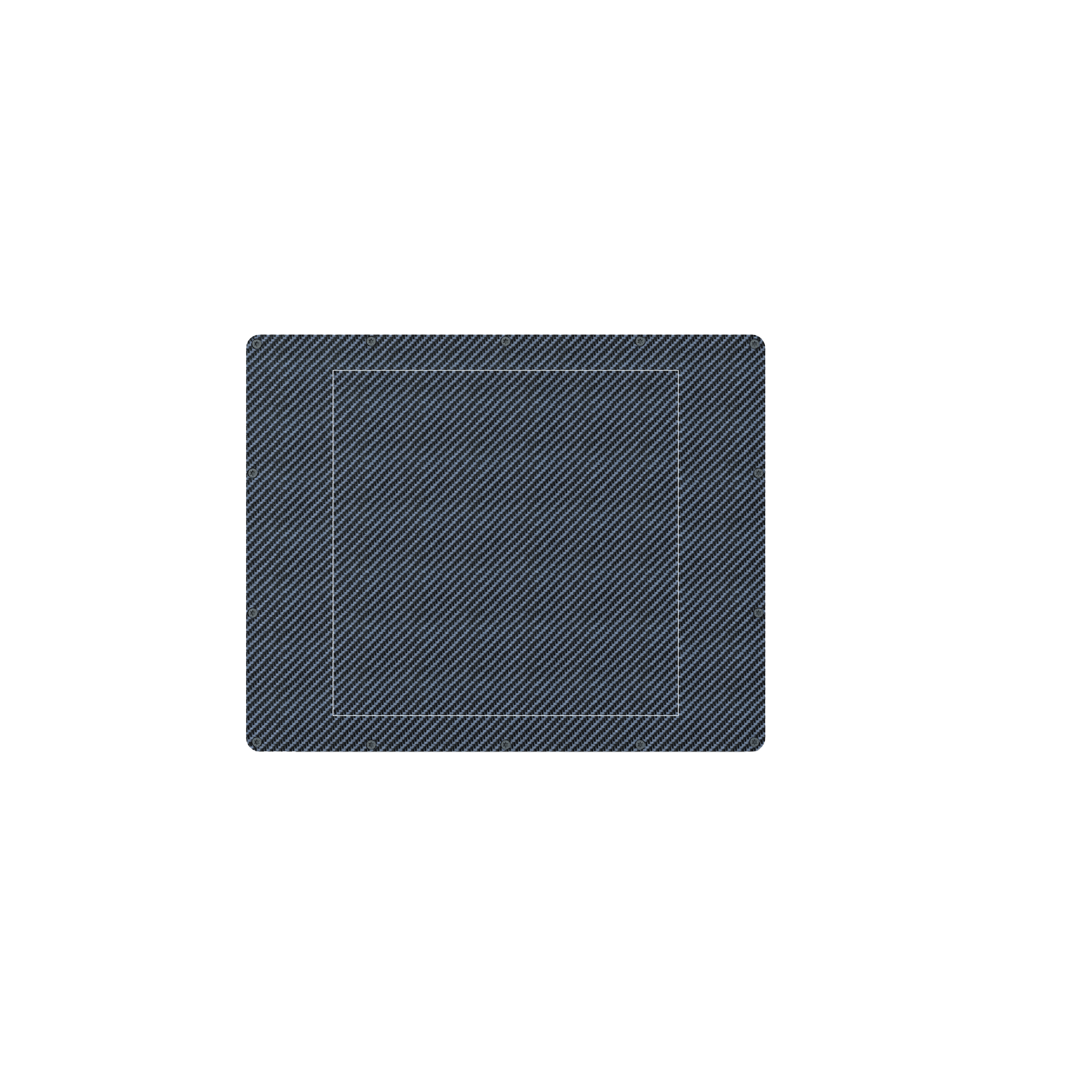

Merak1313
X射线动态平板探测器
Merak1313 X 射 线 动 态 平 板 探 测 器 采 用 CMOS 工艺技术,具有高速、低噪声、高分辨率和低剂量成像的特点,可广泛应用牙科、微型 C 臂等医疗影像领域。
探测器配备标准的 GigE Vision 协议,使用户获取数据更加便捷。其采用国际先进的针状 CsI 闪烁体,满足用最小的放射剂量获得更清晰图像的需求。
外形尺寸(单位:毫米) 详情以产品手册为准
产品特点
100μm像素尺寸
1280×1280像素矩阵
应用领域
- 牙科CBCT及全景成像
- 微型C型臂
- 其他专科CBCT
牙科CBCT及全景成像
微型C型臂
其他专科CBCT
技术参数
传感器
类型
CMOS
像素尺寸
100μm
像素矩阵
1280×1280
有效面积
128×128 mm²
帧速率
≥30fps@1×1; ≥110fps@2×2
闪烁体
CsI
能量范围
40kV~120kV
功能
采集模式
连续触发/触发模式
触发模式
内触发/外触发
ROI
自定义任意尺寸
其他
接口
RJ45 (以太网协议接口)
电源
DC12V±10%
功耗
≤10W
使用环境
+10ºC~+40ºC
存储环境
-20ºC~+55ºC
重量
1.7Kg
外型尺寸(W×L×H)
155mm×193mm×51.5mm
产品比较
比较
型号 类型 像素尺寸 像素矩阵 有效面积 帧速率 闪烁体 辐照寿命 能量范围 采集模式 触发模式 ROI 接口 电源 功耗 使用环境 存储环境 重量 外型尺寸(W×L×H)
Merak1412 CMOS 100μm 1404×1204 140.4×120.4mm² ≥30fps@1×1; ≥120fps@2×2 CsI 40kV~120kV 连续触发/触发模式 内触发/外触发 自定义任意尺寸 RJ45 (以太网协议接口) DC12V±10% ≤10W +10ºC~+40ºC -20ºC~+55ºC 1.7Kg 179mm×166mm×53.5mm
Merak1215A CMOS 49.5μm 2940×2342 115.9×145.5 mm² ≥7fps@1×1; ≥14fps@2×2 CsI 20kV~90kV 连续触发/触发模式 内触发/外触发 自定义任意尺寸 RJ45 (以太网协议接口) DC12V±10% ≤6W +10ºC~+40ºC -20ºC~+55ºC 1.25 kg 203(±0.5)mm×190(±0.5)mm×56(±1)mm
Merak1613S a-Si (TFT) 125μm 1274×1024 159.25×128 mm² ≥30fps@1*1 ≥60fps@2*2 ≥200fps@全景模式(8 mm) CsI 20 kGy 40kV~150kV 连续触发/触发模式 内触发/外触发 自定义任意尺寸 RJ45 (以太网协议接口) DC24V±10% ≤12W +10ºC~+40ºC -20ºC~+55ºC ~1.25 kg 195.8mm×170mm×42.4mm(W×L×H)
Merak1615 CMOS 100µm 1600×1500 160×150mm² ≥24fps@1×1; ≥80fps@2×2 CsI 40kV~120kV 连续触发/触发模式 内触发/外触发 X×Y [X列数、Y行数,X、Y=2n,最小为16] RJ45 (以太网协议接口) DC12V±10% ≤10W +10ºC~+40ºC -20ºC~+55ºC 2Kg 221mm×188mm×58.5mm
Merak1917Z IGZO 120µm 1536×1386 184.3×166.3mm² ≥27fps@1×1;≥74fps@2×2 ≥100fps@(64行) CsI 40kV~150kV 连续触发/触发模式 内触发/外触发 自定义任意尺寸 千兆以太网 DC24V±10% ≤10W +5ºC~+35ºC -20ºC~+60ºC 2Kg 193mm×210mm×52mm
Merak2121 CMOS 135µm 1504×1560 203×211mm² ≥30fps@1×1; ≥60fps@2×2 CsI 40kV~120kV 连续触发/触发模式 内触发/外触发 自定义任意尺寸 RJ45(以太网协议接口) DC12V±10% ≤15W +10ºC~+40ºC -20ºC~+55ºC 4Kg 286mm×232mm×41mm
Merak3030 CMOS 100µm 3000×3000 300×300mm² ≥50fps@1×1; ≥100fps@2×2 CsI 40kV~120kV 连续触发/触发模式 内触发/外触发 自定义任意尺寸 RJ45(以太网协议接口) DC12V±10% ≤10W +10ºC~+40ºC -20ºC~+55ºC 4Kg 179mm×166mm×53.5mm
