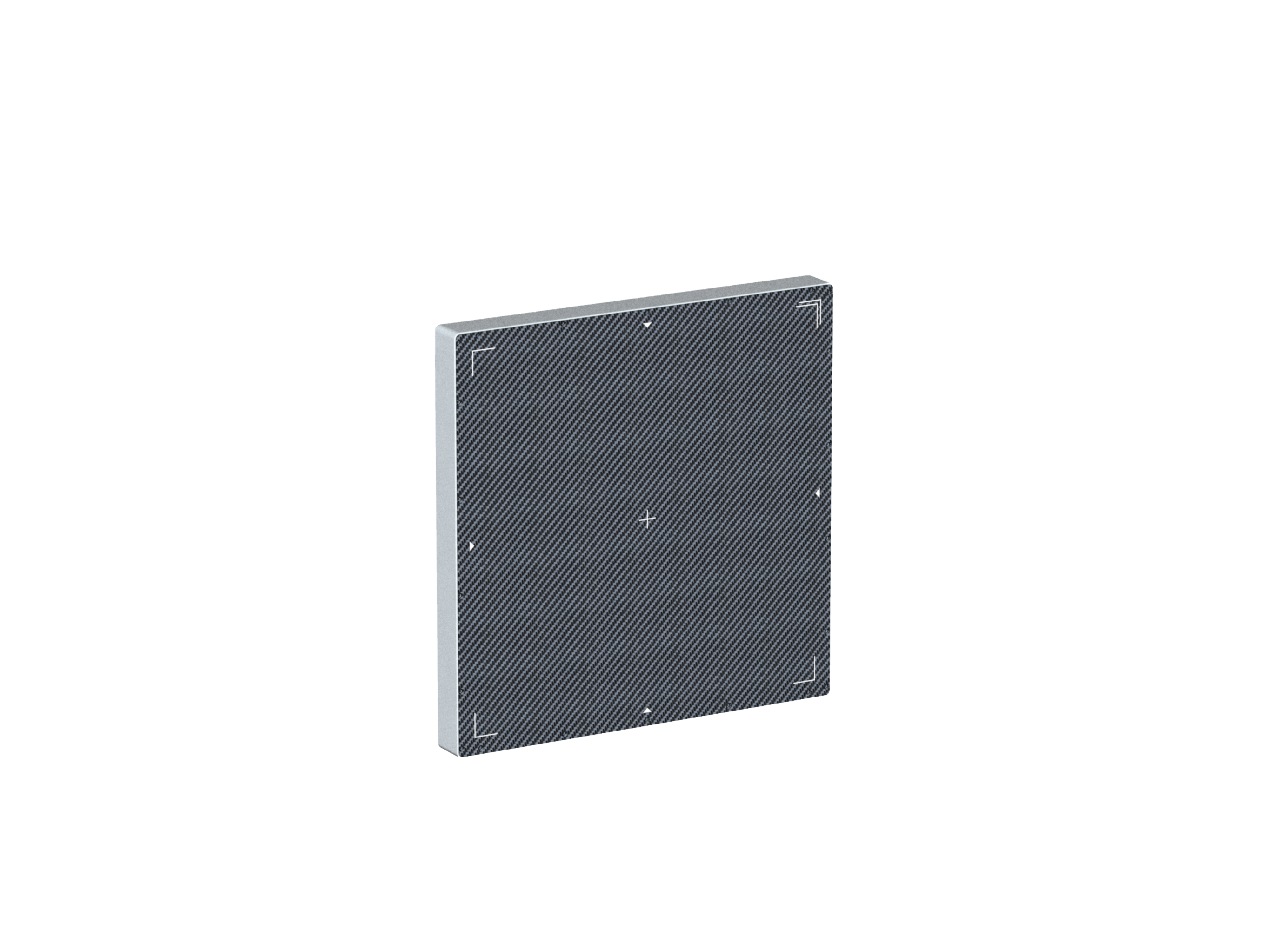

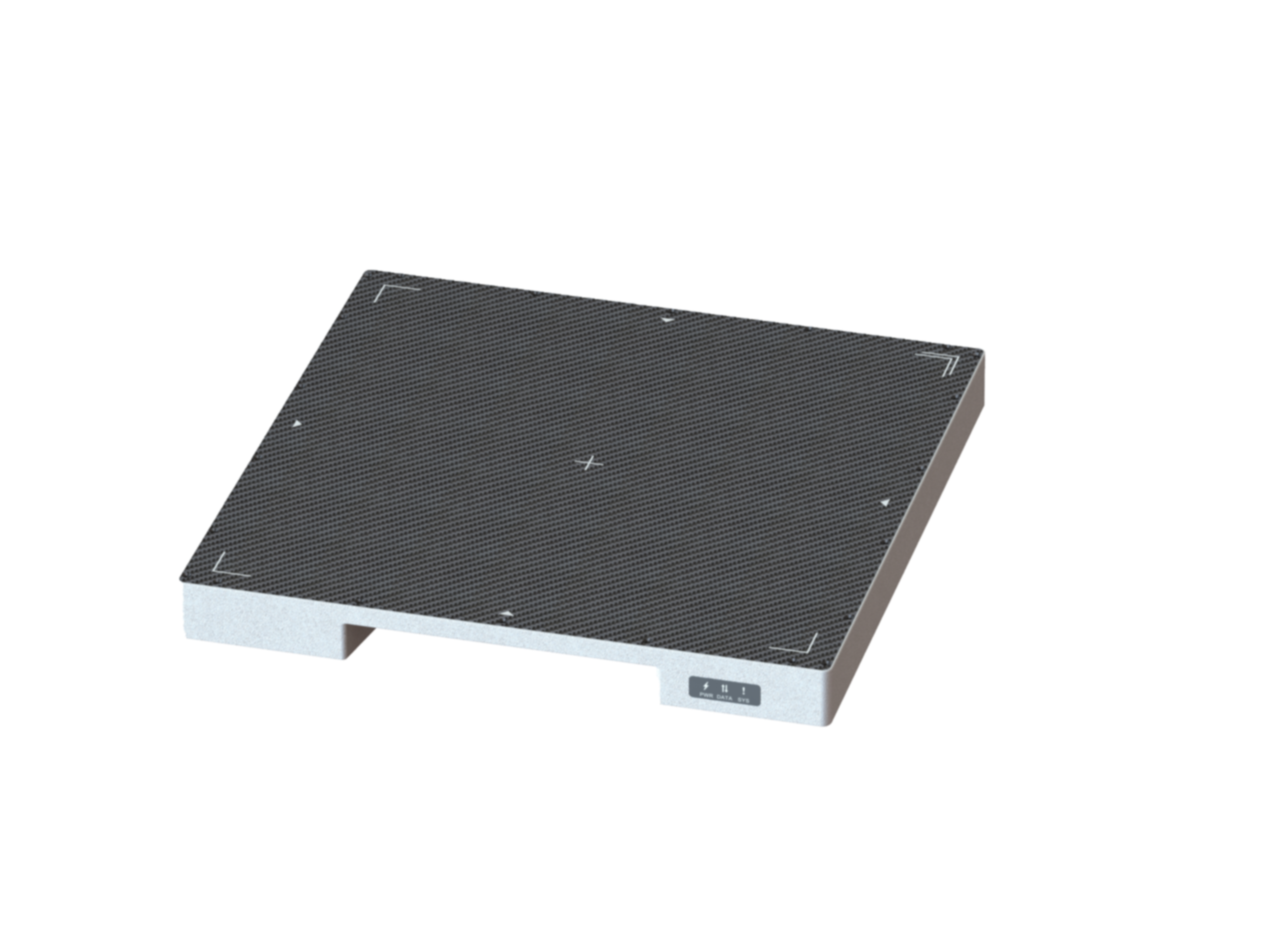

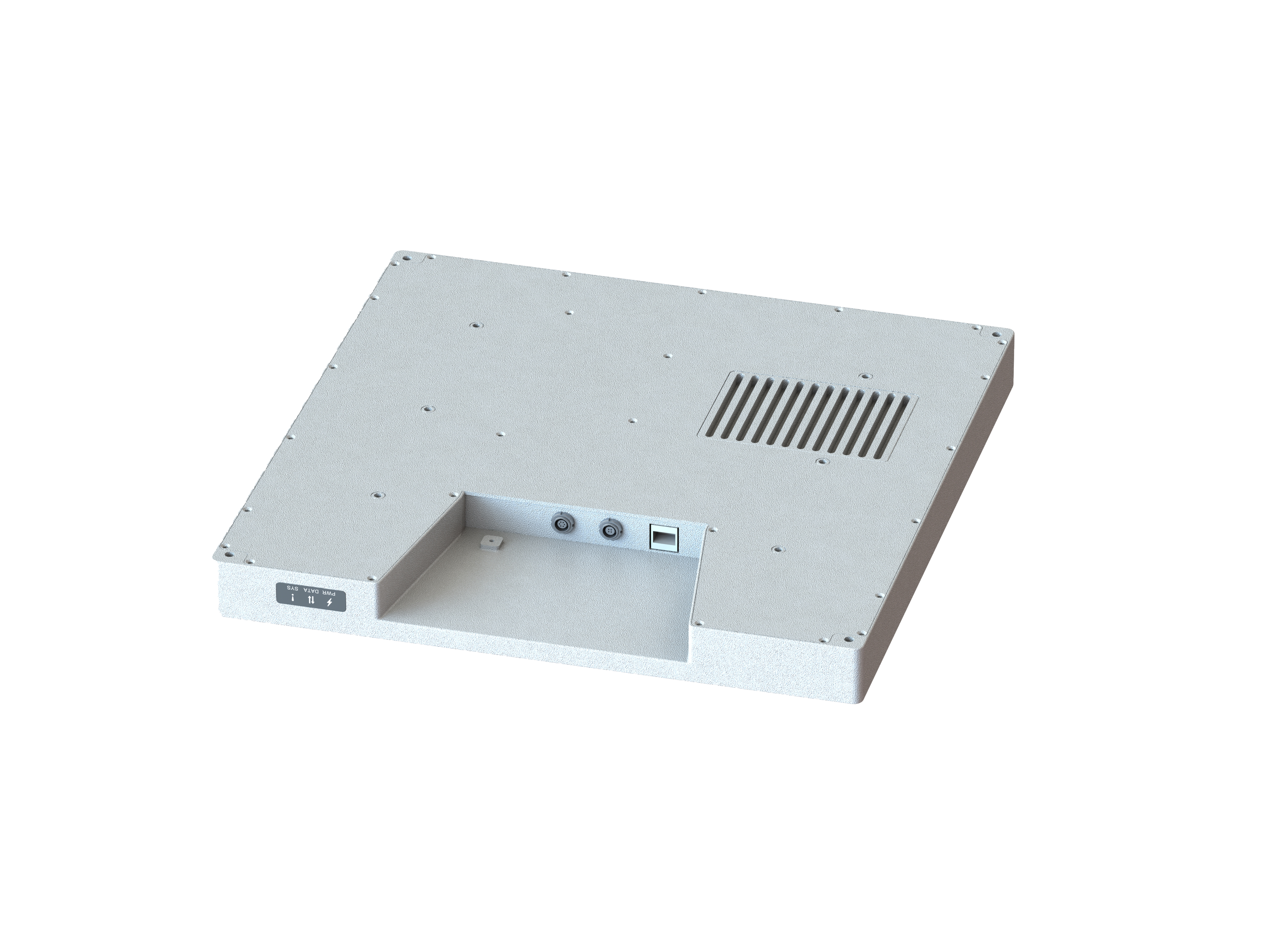

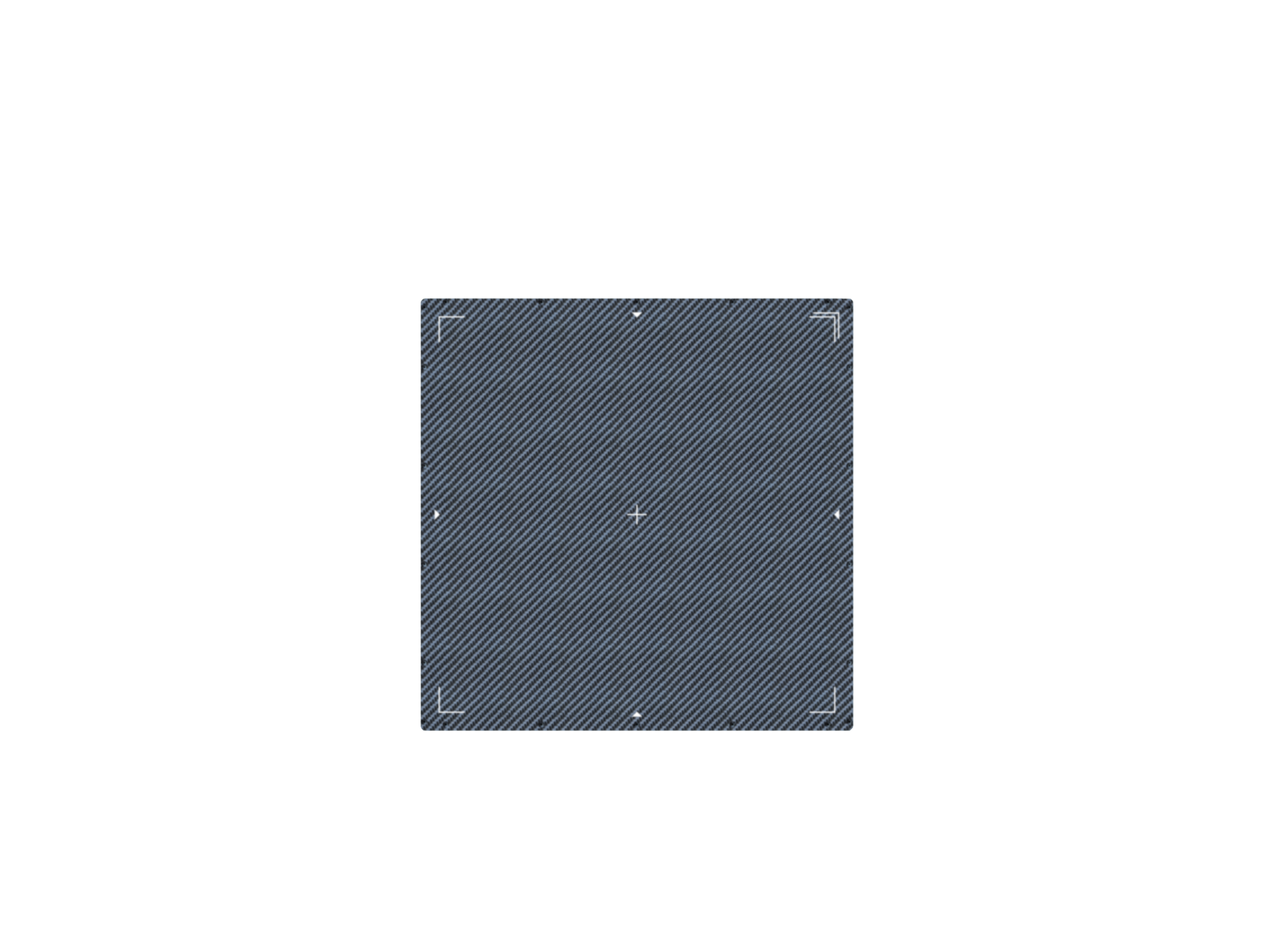

Merak3030Z
X射线动态平板探测器
Merak3030Z 系列是一款高性能大尺寸 IGZO平板探测器,它能在保障低能耗的同时,高效捕捉到细微的细节,并提供精准的图像信息。此外它还具备性能优化处理、嵌入式图像处理、万兆网图像传输和冗余备份设计等功能,提供了更加便捷和可靠的图像 处理和传输方式。由于其卓越的成像性能,Merak3030Z系列广泛应用于高端医疗影像等领域。
产品特点
148µm像素尺寸
2048×2048像素矩阵
应用领域
- 移动C型臂
- DSA
- 其他专科CBCT
移动C型臂
DSA
其他专科CBCT
技术参数
传感器
类型
IGZO (TFT)
像素尺寸
148µm
像素矩阵
2048×2048
有效面积
303.1×303.1mm²
闪烁体
Csl
能量范围
40kV~125kV
功能
采集模式
连续触发/触发模式
触发模式
内触发/外触发
ROI
自定义任意尺寸
其他
接口
RJ45(以太网协议接口,GigE 10G)
电源
DC24V±10%
功耗
≤20W
使用环境
+10ºC~+40ºC
存储环境
-20ºC~+55ºC
产品比较
比较
型号 类型 像素尺寸 像素矩阵 有效面积 帧速率 闪烁体 辐照寿命 能量范围 采集模式 触发模式 ROI 接口 电源 功耗 使用环境 存储环境 重量 外型尺寸(W×L×H)
Merak1313 CMOS 100μm 1280×1280 128×128 mm² CsI 40kV~120kV 连续触发/触发模式 内触发/外触发 自定义任意尺寸 RJ45 (以太网协议接口,GigE 1G) DC12V±10% ≤10W +10ºC~+40ºC -20ºC~+55ºC
Merak1412 CMOS 100μm 1404×1204 140.4×120.4mm² CsI 40kV~120kV 连续触发/触发模式 内触发/外触发 自定义任意尺寸 RJ45 (以太网协议接口,GigE 1G) DC12V±10% ≤10W +10ºC~+40ºC -20ºC~+55ºC
Merak1215A CMOS 49.5μm 2940×2342 115.9×145.5 mm² CsI 20kV~90kV 连续触发/触发模式 内触发/外触发 自定义任意尺寸 RJ45 (以太网协议接口,GigE 1G) DC12V±10% ≤6W +10ºC~+40ºC -20ºC~+55ºC
Merak1613S a-Si (TFT) 125μm 1274×1024 159.3×128 mm² CsI 40kV~125kV 连续触发/触发模式 内触发/外触发 自定义任意尺寸 RJ45 (以太网协议接口,GigE 1G) DC24V±10% ≤12W +10ºC~+40ºC -20ºC~+55ºC
Merak1615 CMOS 100µm 1600×1500 160×150mm² CsI 40kV~125kV 连续触发/触发模式 内触发/外触发 X×Y [X列数、Y行数,X、Y=2n,最小为16] RJ45 (以太网协议接口,GigE 1G) DC12V±10% ≤10W +10ºC~+40ºC -20ºC~+55ºC
Merak1917Z IGZO (TFT) 120µm 1536×1386 184.3×166.3mm² CsI 40kV~125kV 连续触发/触发模式 内触发/外触发 自定义任意尺寸 RJ45(以太网协议接口,GigE 1G) DC24V±10% ≤10W +10ºC~+40ºC -20ºC~+55ºC
Merak2121 CMOS 135µm 1504×1560 203×211mm² CsI 40kV~125kV 连续触发/触发模式 内触发/外触发 自定义任意尺寸 RJ45(以太网协议接口,GigE 1G) DC(12V~24V)±10% ≤15W +10ºC~+40ºC -20ºC~+55ºC
Merak3030 CMOS 100µm 3240×3000 324×300mm² CsI 40kV~125kV 连续触发/触发模式 内触发/外触发 自定义任意尺寸 RJ45(以太网协议接口,GigE 10G) DC24V±10% ≤30W +10ºC~+40ºC -20ºC~+55ºC
Merak3040 CMOS 100µm 4320×3000 432×300mm² CsI 40kV~125kV 连续模式/触发模式 内触发/外触发 自定义任意尺寸 RJ45(以太网协议接口,GigE 10G) DC24V±10% TBD +10ºC~+40ºC -20ºC~+55ºC
