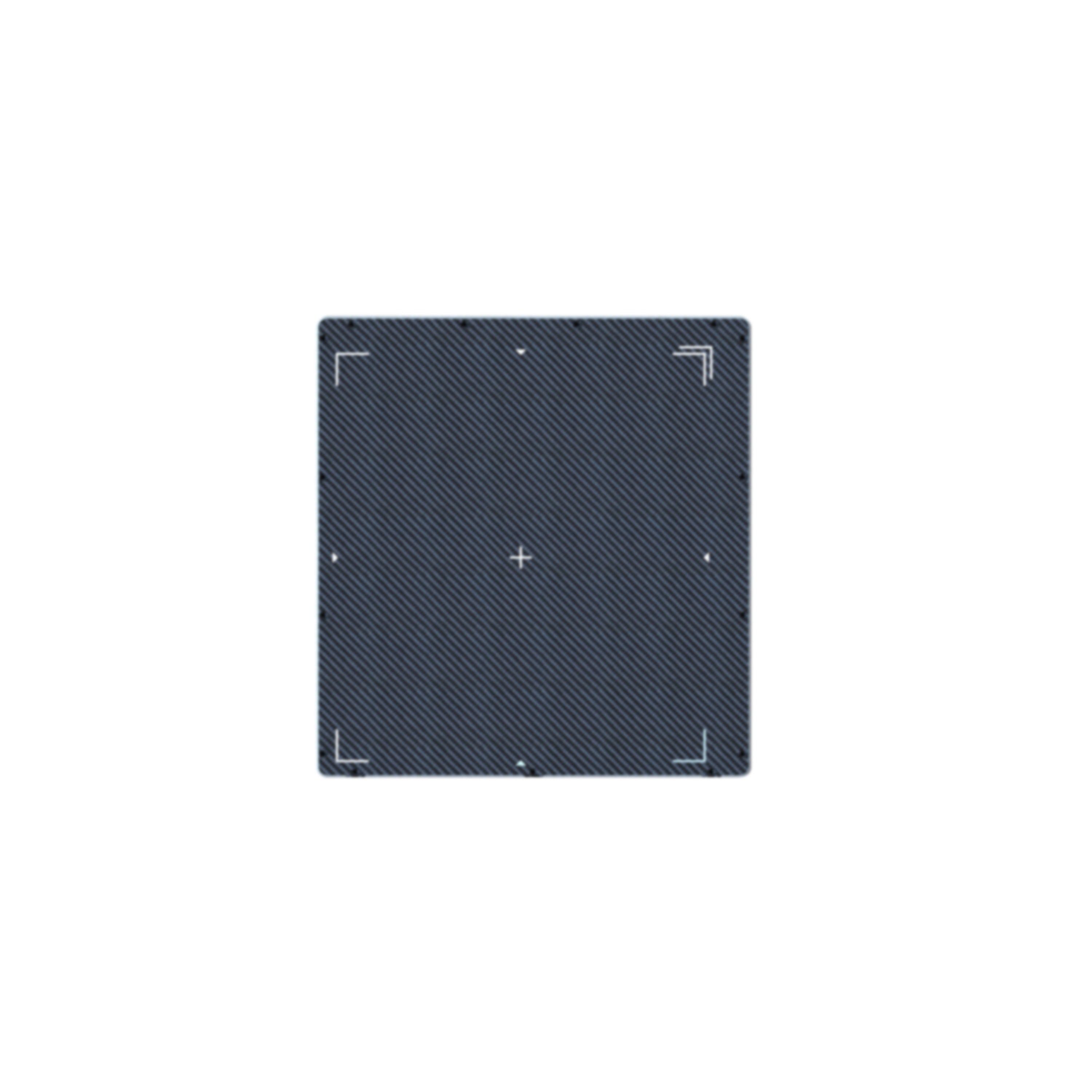

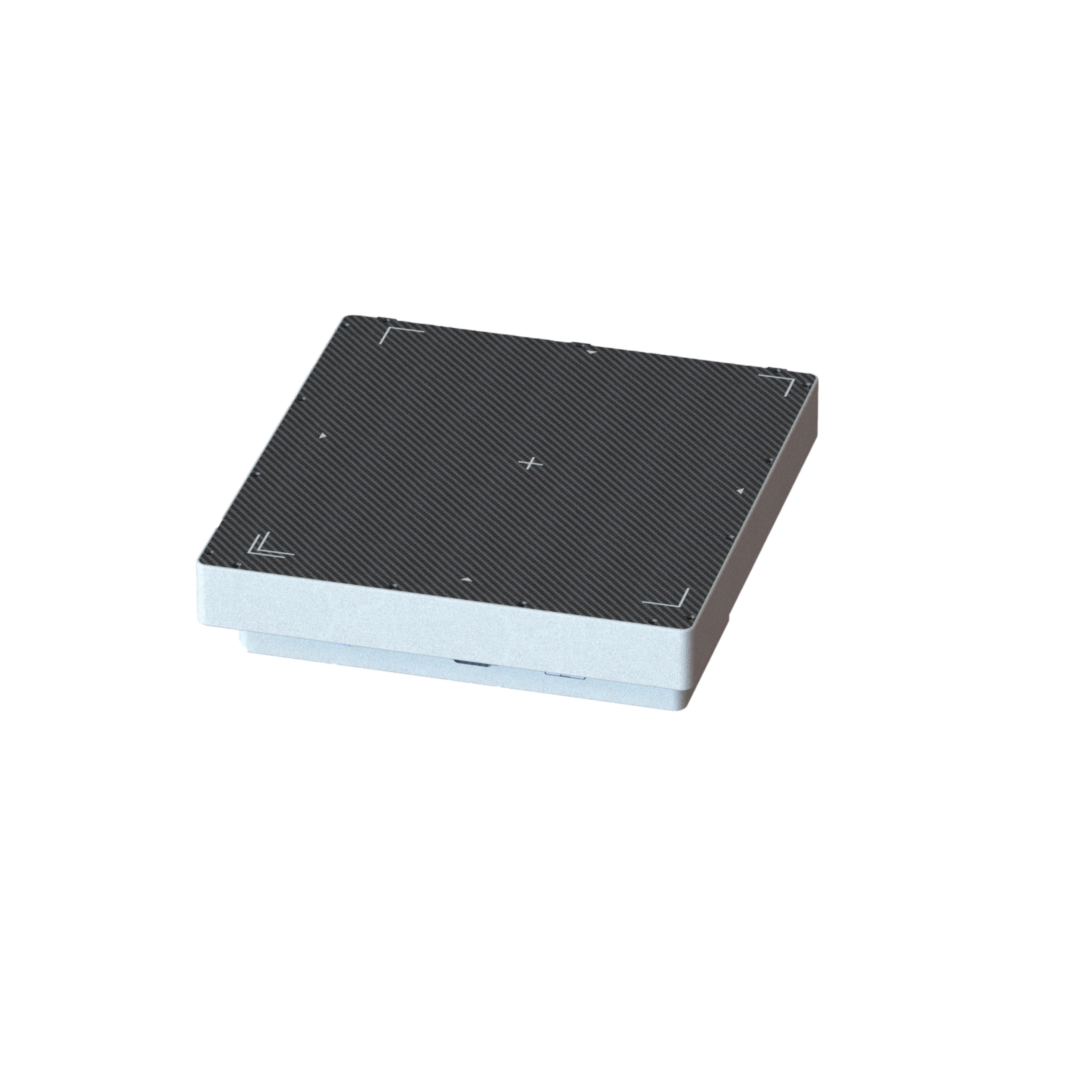

Merak1917Z
X射线动态平板探测器
Merak1917Z 是一款专为中大视野的牙科 CBCT 优化设计的高性能 IGZO 动态平板探测器,具有高灵敏度、高帧率、高分辨率等特点。探测器可以工作在 1x1 全分辨率、2x2binning 以及全景等模式下,可实现的帧速率分别高达 30fps、70fps 和 200fps(64 行)。
产品特点
120μm像素尺寸
1536×1386像素矩阵
应用领域
- 牙科CBCT及全景成像
- 其他专科CBCT
牙科CBCT及全景成像
其他专科CBCT
技术参数
传感器
类型
IGZO (TFT)
像素尺寸
120µm
像素矩阵
1536×1386
有效面积
184.3×166.3mm²
闪烁体
CsI
能量范围
40kV~125kV
功能
采集模式
连续触发/触发模式
触发模式
内触发/外触发
ROI
自定义任意尺寸
其他
接口
RJ45(以太网协议接口,GigE 1G)
电源
DC24V±10%
功耗
≤10W
使用环境
+10ºC~+40ºC
存储环境
-20ºC~+55ºC
产品比较
比较
型号 类型 像素尺寸 像素矩阵 有效面积 帧速率 闪烁体 辐照寿命 能量范围 采集模式 触发模式 ROI 接口 电源 功耗 使用环境 存储环境 重量 外型尺寸(W×L×H)
Merak1313 CMOS 100μm 1280×1280 128×128 mm² CsI 40kV~120kV 连续触发/触发模式 内触发/外触发 自定义任意尺寸 RJ45 (以太网协议接口,GigE 1G) DC12V±10% ≤10W +10ºC~+40ºC -20ºC~+55ºC
Merak1412 CMOS 100μm 1404×1204 140.4×120.4mm² CsI 40kV~120kV 连续触发/触发模式 内触发/外触发 自定义任意尺寸 RJ45 (以太网协议接口,GigE 1G) DC12V±10% ≤10W +10ºC~+40ºC -20ºC~+55ºC
Merak1215A CMOS 49.5μm 2940×2342 115.9×145.5 mm² CsI 20kV~90kV 连续触发/触发模式 内触发/外触发 自定义任意尺寸 RJ45 (以太网协议接口,GigE 1G) DC12V±10% ≤6W +10ºC~+40ºC -20ºC~+55ºC
Merak1613S a-Si (TFT) 125μm 1274×1024 159.3×128 mm² CsI 40kV~125kV 连续触发/触发模式 内触发/外触发 自定义任意尺寸 RJ45 (以太网协议接口,GigE 1G) DC24V±10% ≤12W +10ºC~+40ºC -20ºC~+55ºC
Merak1615 CMOS 100µm 1600×1500 160×150mm² CsI 40kV~125kV 连续触发/触发模式 内触发/外触发 X×Y [X列数、Y行数,X、Y=2n,最小为16] RJ45 (以太网协议接口,GigE 1G) DC12V±10% ≤10W +10ºC~+40ºC -20ºC~+55ºC
Merak2121 CMOS 135µm 1504×1560 203×211mm² CsI 40kV~125kV 连续触发/触发模式 内触发/外触发 自定义任意尺寸 RJ45(以太网协议接口,GigE 1G) DC(12V~24V)±10% ≤15W +10ºC~+40ºC -20ºC~+55ºC
Merak3030 CMOS 100µm 3240×3000 324×300mm² CsI 40kV~125kV 连续触发/触发模式 内触发/外触发 自定义任意尺寸 RJ45(以太网协议接口,GigE 10G) DC24V±10% ≤30W +10ºC~+40ºC -20ºC~+55ºC
Merak3030Z IGZO (TFT) 148µm 2048×2048 303.1×303.1mm² Csl 40kV~125kV 连续触发/触发模式 内触发/外触发 自定义任意尺寸 RJ45(以太网协议接口,GigE 10G) DC24V±10% ≤20W +10ºC~+40ºC -20ºC~+55ºC
Merak3040 CMOS 100µm 4320×3000 432×300mm² CsI 40kV~125kV 连续模式/触发模式 内触发/外触发 自定义任意尺寸 RJ45(以太网协议接口,GigE 10G) DC24V±10% TBD +10ºC~+40ºC -20ºC~+55ºC
